設備制造|卓越品質 精益求精
Quality excellence ,pursuit of perfection

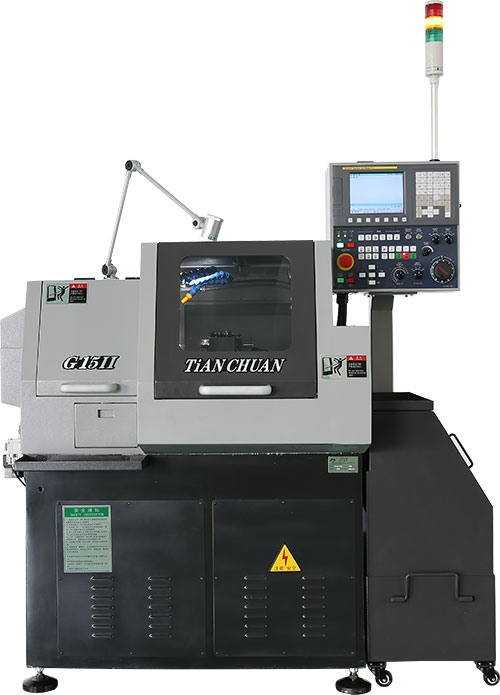

本公司經30年來的發展與創新，現研發出新一代排刀式CNC車床系列，這是一款為滿足小直徑零件的精密加工研發設計的車床。全部采用FANUC免維護伺服電機，具有體積小、行程大、主軸轉速高、高精度進給、易操作、易維護、排屑順暢等優點。機床標準配置主軸CS輪廓監控功能，搭配不同的銑削動力頭，可實現高精度主軸定位、端面?zhèn)让驺娤縻@孔、異型部件等精密加工。歡迎廣大客戶、同行洽談、訂購。
產品優勢：
•******化滿足金屬零部件的精密車、銑加工高效率、低成本
•全面采用FANUC免維護伺服電機具有主軸轉速高、高精度進給、行程大、體積小、排屑順暢、易操作、易維護
•加裝主軸CS輪廓監控，搭配不同的銑削動力刀具（可安裝3支動力刀具）具有高精度定位，端面、側面銑削鉆孔、異型零件的精密加工
•采用FANUC高性能內裝主軸電機實現低噪音、低振動狀態下、高速、高精度主軸控制
•加裝走芯轉換裝置可實現走芯機加工功能
•創新式操作面板簡潔、清晰的操作面板、讓操作和編程更直觀、更方便、更有效

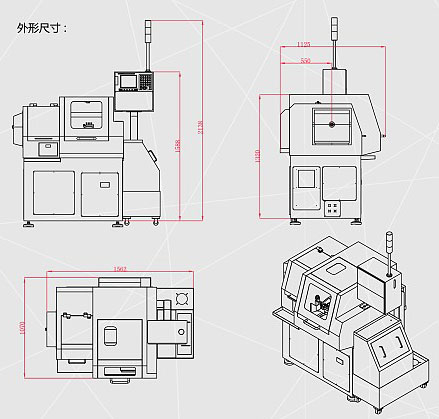

外形尺寸：
機床標準規格
| 項目 | 單位 | G15 | G20 | G20（內裝主軸） | 主要標準附屬裝置 | |
| 加工能力 | 三色信號燈 | |||||
| 床身回轉直徑 | mm | Φ240 | Φ240 | Φ240 | 材欠功能 | |
| ******加工直徑 | mm | Φ100 | Φ100 | Φ100 | 刀具破損檢測功能接口 | |
| ******棒料加工直徑 | mm | Φ15 | Φ20 | Φ20 | 刀座 | |
| ******加工長度 | mm | 100 | 100 | 100 | 自動上料機標準接口 | |
| 彈簧夾頭柄徑 | mm | Φ19 | Φ28 | Φ28 | 數字氣體壓力檢測裝置 | |
| 主軸 | 機床地腳盤 | |||||
| 主軸最高轉速 | rpm | 6000 | 6000 | 8000 | 工具和工具箱 | |
| 主軸變速 | rpm | 0-6000 | 0-6000 | 0-8000 | 漏電保護裝置 | |
| 主軸******通孔直徑 | mm | Φ17 | Φ20 | Φ39 | 切削油裝置 | |
| 快速移動 | 照明裝置 | |||||
| X軸 | m/min | 15 | 15 | 15 | 集中潤滑油裝置 | |
| Z軸 | m/min | 15 | 15 | 15 | 過濾減壓閥 | |
| 行程 | 氣動夾具開閉裝置 | |||||
| X軸行程 | mm | 310 | 310 | 310 | 全封閉機床外罩 | |
| Z軸行程 | mm | 210 | 210 | 210 | 自定義M代碼功能 | |
| 刀具 | 彈性夾頭15型/20型 | |||||
| 刀具裝夾數量 | ea | 10 | 10 | 10 | ||
| 外徑刀桿高度 | mm | □12×12 | □12×12 | □12×12 | ||
| 內徑刀桿直徑 | mm | Φ25 | Φ25 | Φ25 | 特別附屬裝置 | |
| 刀具座中心高 | mm | 49 | 49 | 49 | 主軸寸動吹氣功能 | |
| 電機 | 接料裝置 | |||||
| X軸伺服電機功率 | KW | 0.75 | 0.75 | 0.75 | 自動送料機裝置 | |
| Z軸伺服電機功率 | KW | 0.75 | 0.75 | 0.75 | 主軸定位裝置（氣動） | |
| 主軸電機功率 | KW | 2.2/3.7 | 2.2/3.7 | 2.2/3.7 | Cs軸輪廓控制 | |
| 潤滑油電機 | W | 35 | 35 | 35 | 材料送出長度檢測裝置 | |
| 冷卻泵電機 | KW | 0.18 | 0.18 | 0.18 | 走心轉換裝置 | |
| 冷卻箱 | 動力刀具裝置 | |||||
| 冷卻容量 | L | 60 | 60 | 60 | 動力刀座 | |
| 冷卻油泵功率 | KW | 0.18 | 0.18 | 0.18 | 切削液流量檢測 | |
| 潤滑裝置 | 主軸剛性攻絲功能 | |||||
| 潤滑裝置容量 | L | 2 | 2 | 2 | 拔料器 | |
| 潤滑泵功率 | W | 35 | 35 | 35 | 氣動動力刀具裝置 | |
| 其它 | 動力刀具剛性攻絲功能 | |||||
| 電氣總?cè)萘?/td> | KVA | 6KVA | 6KVA | 6KVA | ||
| 機床重量 | Kg | 1250 | 1350 | 1350 | ||
|
機床外形 （長×寬×高） |
mm |
1450×1070 ×1640 |
1450×1070 ×1640 |
1450×1070 ×1640 |
||
| 精度 | ||||||
| 定位精度 | mm | 0.002 | 0.002 | 0.002 | ||
| 重復定位精度 | mm | ±0.001 | ±0.001 | ±0.001 | ||
| 主軸端跳 | mm | 0.001 | 0.001 | 0.001 | ||
| 主軸徑跳 | mm | 0.001 | 0.001 | 0.001 |
